Prawidłowy przepływ cieczy w instalacjach chłodniczych, grzewczych i technologicznych ma istotne znaczenie dla wydajności i niezawodności całego systemu. Nieprawidłowe parametry hydrauliczne mogą powodować spadek efektywności wymiany ciepła, zakłócenia pracy urządzeń oraz problemy z utrzymaniem wymaganych temperatur.
R&R Termotechnika wykonuje pomiary przepływu cieczy w instalacjach wody lodowej, układach glikolowych, instalacjach grzewczych i technologicznych.

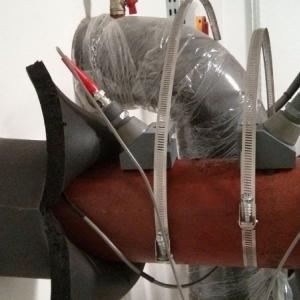

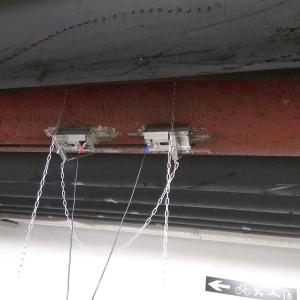

Wykorzystujemy specjalistyczne przepływomierze ultradźwiękowe, które w odpowiednich warunkach pozwalają określić natężenie przepływu bez konieczności rozcinania rurociągu czy montażu dodatkowego przepływomierza wewnątrz instalacji.
Pomiary wykonujemy zarówno podczas uruchamiania nowych systemów, jak i w ramach diagnostyki, regulacji oraz modernizacji istniejących instalacji HVAC.
Przepływomierze ultradźwiękowe umożliwiają pomiar przepływu cieczy w rurociągach przy wykorzystaniu fal ultradźwiękowych.
W zależności od konstrukcji urządzenia i charakterystyki mierzonego medium stosowane mogą być między innymi metody oparte na różnicy czasu przejścia fali ultradźwiękowej oraz efekcie Dopplera.
Jedną z zalet odpowiednio dobranej metody jest możliwość wykonania pomiaru bez ingerencji w pracującą instalację.
Jest to szczególnie przydatne w obiektach komercyjnych i przemysłowych, w których zatrzymanie układu chłodniczego lub technologicznego może powodować zakłócenia pracy urządzeń.
Dobór metody pomiarowej zależy od rodzaju cieczy, materiału rurociągu, jego średnicy, warunków przepływu oraz możliwości zamontowania czujników.
Instalacje wody lodowej wykorzystuje się do transportowania chłodu pomiędzy agregatami chłodniczymi a odbiornikami, takimi jak centrale wentylacyjne, klimakonwektory czy wymienniki technologiczne.
Dla prawidłowego działania takiego systemu konieczne jest zapewnienie odpowiedniego przepływu wody przez poszczególne elementy instalacji.
Zbyt mały lub niewłaściwie rozdzielony przepływ może prowadzić do ograniczenia wydajności chłodniczej, nieprawidłowej pracy wymienników i występowania problemów eksploatacyjnych.
Pomiary przepływu wody lodowej pozwalają zweryfikować rzeczywiste parametry układu oraz porównać je z wartościami projektowymi.
Są szczególnie przydatne podczas montażu nowych agregatów wody lodowej, modernizacji instalacji hydraulicznych i diagnostyki systemów chłodniczych.
Roztwory glikolu wykorzystywane są w instalacjach chłodniczych i technologicznych, między innymi tam, gdzie konieczne jest zabezpieczenie układu przed zamarzaniem.
Pomiary przepływu w takich instalacjach wymagają uwzględnienia właściwości fizycznych czynnika, w tym jego składu i stężenia.
Posiadane przez nas rozwiązania pomiarowe umożliwiają badania wybranych instalacji glikolowych, po sprawdzeniu warunków zastosowania odpowiedniej metody.
W starszej dokumentacji technicznej naszego wyposażenia wskazano możliwość wykonywania pomiarów roztworów glikolu o stężeniu poniżej 35%.
Ostateczną możliwość wykonania pomiaru określamy na podstawie właściwości medium, parametrów instalacji i wymagań urządzenia pomiarowego.
Pomiar przepływu cieczy może stanowić istotny element oceny rzeczywistej wydajności instalacji chłodniczej lub grzewczej.
W połączeniu z pomiarem temperatury zasilania i powrotu oraz znajomością właściwości fizycznych czynnika pozwala określić ilość ciepła przekazywanego w danym układzie w jednostce czasu.
W ten sposób możliwa jest ocena mocy chłodniczej lub cieplnej między innymi:
agregatów wody lodowej;
wymienników ciepła;
instalacji chłodzenia technologicznego;
układów pompowych i hydraulicznych;
wybranych instalacji grzewczych.
W przypadku pomiarów prowadzonych w odpowiednio długim czasie możliwe jest również określanie energii przekazanej przez instalację.
Uzyskane wyniki pomagają ocenić zgodność parametrów eksploatacyjnych z założeniami projektowymi oraz zidentyfikować nieprawidłowości wymagające dalszej diagnostyki.
Pomiary przepływu cieczy wykorzystujemy również do oceny poprawności wykonania i regulacji instalacji.
Nieprawidłowe przepływy mogą wynikać między innymi z niewłaściwej regulacji zaworów, problemów z pompami, zwiększonych oporów hydraulicznych lub zmian w konfiguracji instalacji.
Na podstawie przeprowadzonych badań można ocenić potrzebę regulacji, konserwacji albo modernizacji układu.
Pomiary są również pomocne podczas odbiorów technicznych oraz po przebudowie instalacji wody lodowej.

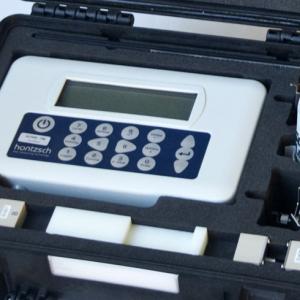

W pracach wykorzystujemy przepływomierze ultradźwiękowe oraz urządzenia wspomagające diagnostykę instalacji hydraulicznych.
Nasze wyposażenie pomiarowe obejmuje między innymi:
przepływomierz ultradźwiękowy ExactSonic II;
przepływomierz ultradźwiękowy Dynasonics DXN;
grubościomierz ultradźwiękowy.
Grubościomierz służy do określania grubości ścianki rurociągu, co może być przydatne podczas przygotowania i konfiguracji pomiaru przepływu.
W zależności od zastosowanego przyrządu i warunków technicznych możliwe są pomiary rurociągów o różnych średnicach. Zakres wskazywany w dokumentacji starszych urządzeń obejmował średnice od DN15 do DN3000.
Przed rozpoczęciem badania weryfikujemy możliwość zastosowania metody pomiarowej w konkretnej instalacji.
Pomiary ultradźwiękowe są szczególnie przydatne:
podczas uruchamiania nowych instalacji wody lodowej;
po montażu lub wymianie agregatu chłodniczego;
podczas regulacji układów pompowych;
przy diagnostyce niewystarczającej wydajności chłodzenia;
po modernizacji instalacji hydraulicznej;
podczas sprawdzania wydajności wymienników ciepła;
przy analizie działania instalacji glikolowych;
podczas oceny parametrów chłodzenia technologicznego.
R&R Termotechnika wykonuje pomiary instalacji hydraulicznych i chłodniczych w obiektach biurowych, komercyjnych, przemysłowych i technologicznych.
Łączymy doświadczenie pomiarowe z wiedzą dotyczącą montażu, uruchamiania i serwisu agregatów wody lodowej oraz instalacji HVAC.
Dzięki temu wyniki pomiarów możemy analizować w kontekście działania całego układu chłodniczego lub grzewczego.
Potrzebujesz sprawdzić rzeczywisty przepływ wody lodowej, glikolu lub innego medium w instalacji technologicznej?
Prześlij informacje o rodzaju instalacji, średnicy i materiale rurociągu, właściwościach czynnika oraz celu planowanego badania.
Pomożemy określić możliwości wykonania pomiaru i odpowiedni zakres prac.
